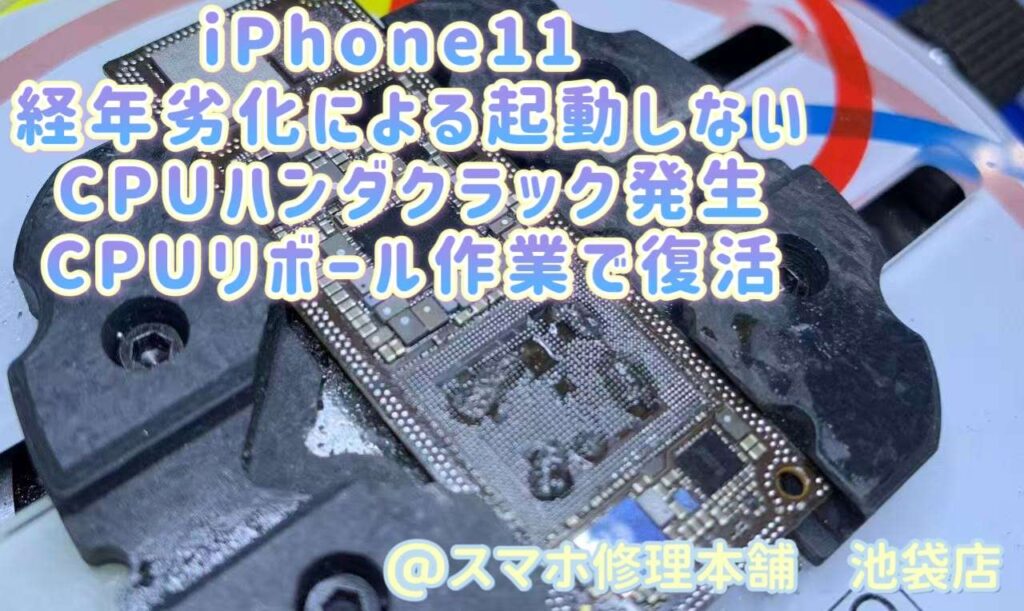

✨ iPhone11 基板故障による電源不良修理

今回は、iPhone11が突然電源が入らなくなったという症状でご依頼いただいた修理事例をご紹介いたします。

検査の結果、基板上のCPU周辺に異常があることが判明し、リボール作業によって無事修復することができました。

故障の症状とご依頼内容

お客様からは以下のような症状でご相談をいただきました：

ある日突然、iPhoneの電源が入らなくなった

強制再起動や充電をしても反応がない

Apple Storeでは「本体交換のみ」と案内されたが、データを残したまま修理したい

こうしたケースでは、まずバッテリーや画面、充電ポートなどパーツ不良の可能性を探りますが、

今回は基板そのものに不具合があると判断し、詳細な検査とCPUのリボール作業に取り掛かりました。

初期診断と基板検査

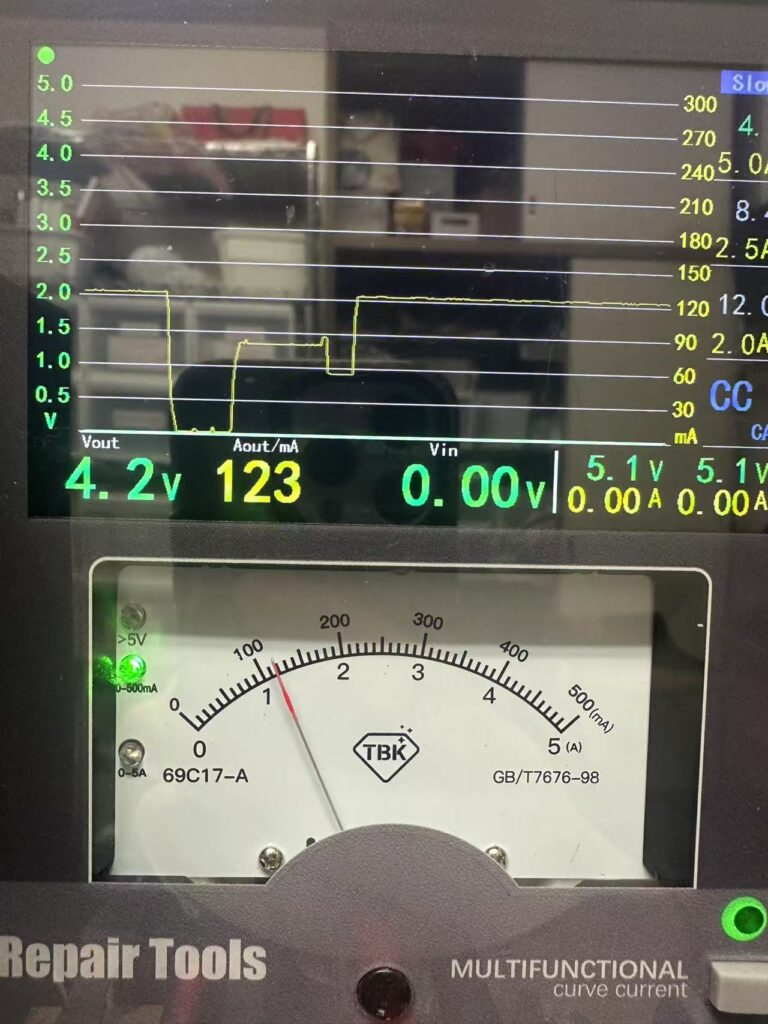

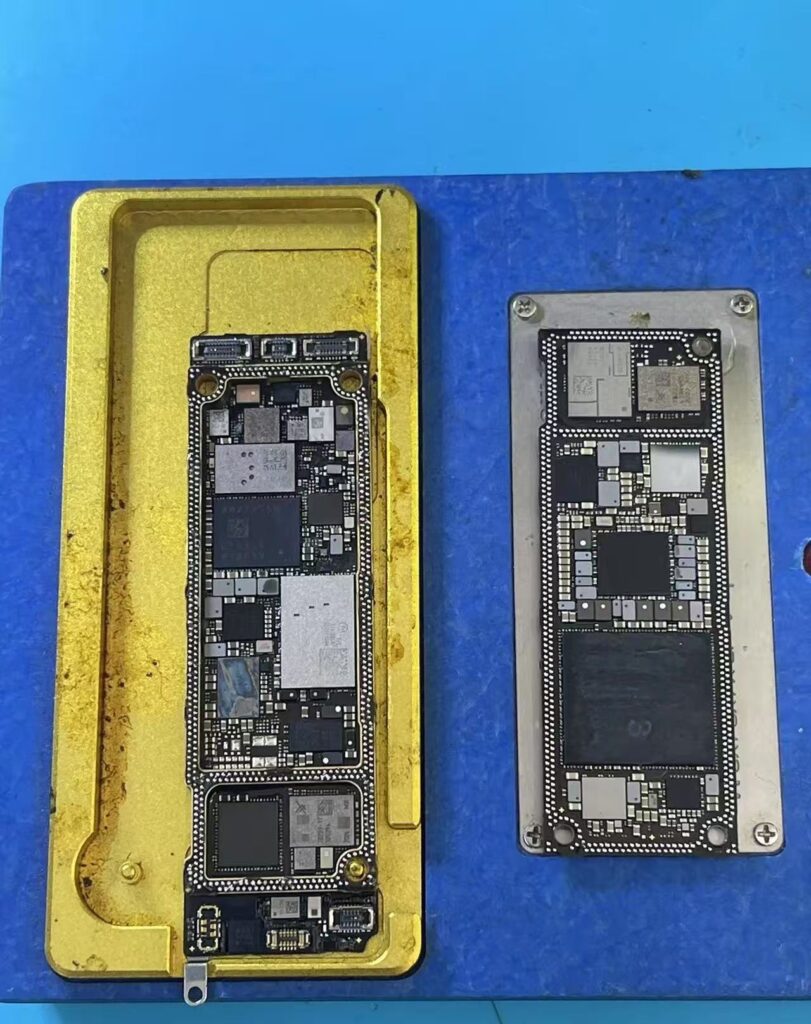

端末を分解し、まずは電流計を用いて通電状況をチェックしたところ、

微弱な電流が一定時間流れては止まるという不安定な挙動が確認されました。

さらに基板を顕微鏡で詳しく観察しながら、

電源ICや各種コンデンサ、CPU周辺の抵抗・リークなどを計測した結果、CPU付近のはんだ割れの可能性が高いと判断しました。

CPUの取り外し作業

iPhoneの基板修理の中でもCPUのリボール作業は最も難易度が高い部類に入ります。

なぜなら、CPUチップは非常に熱や衝撃に弱く、破損させてしまうと復旧が不可能になるためです。

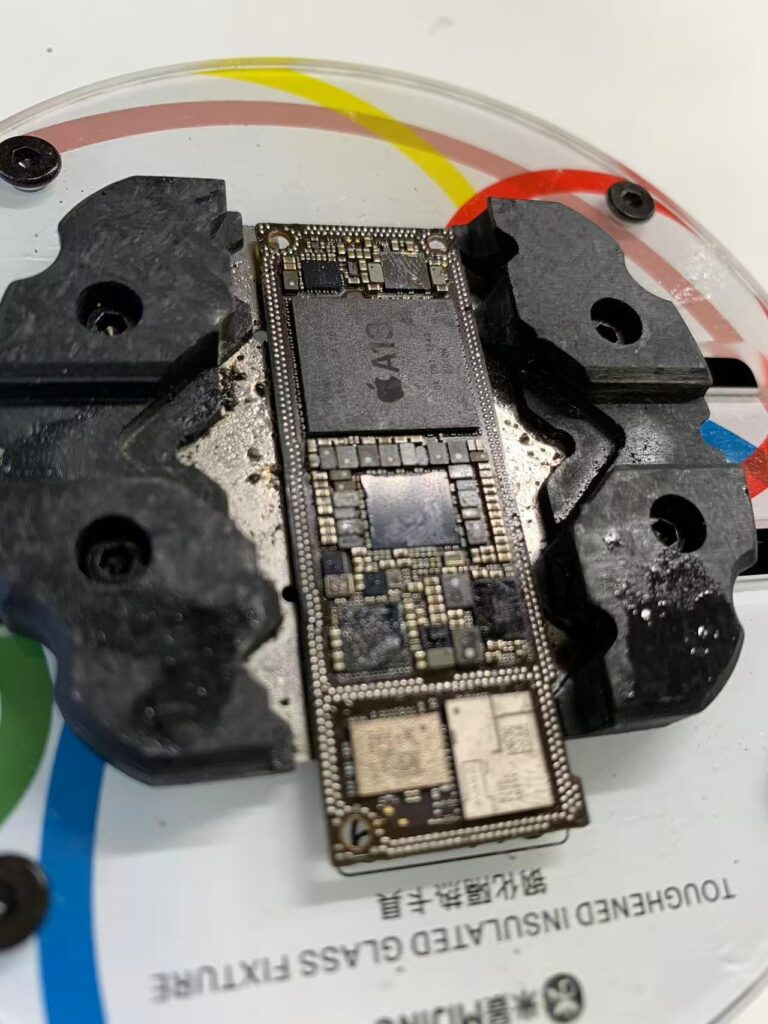

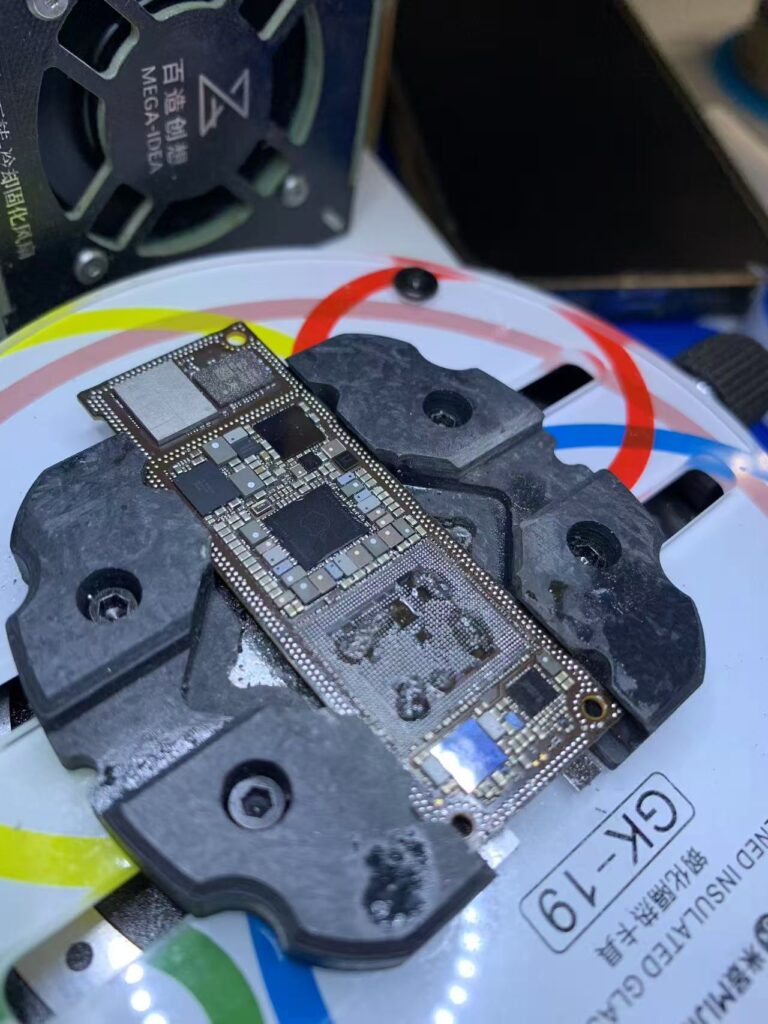

慎重に温度を管理しつつ、基板裏面からヒートガンで加熱し、アンダーフィル（接着剤）をカットしながらゆっくりとCPUを取り外します。

今回は破損もなく、無事CPUを取り外すことができました。

基板・CPUのクリーニングと補修

CPUを外したあとは、以下の処理を丁寧に行います：

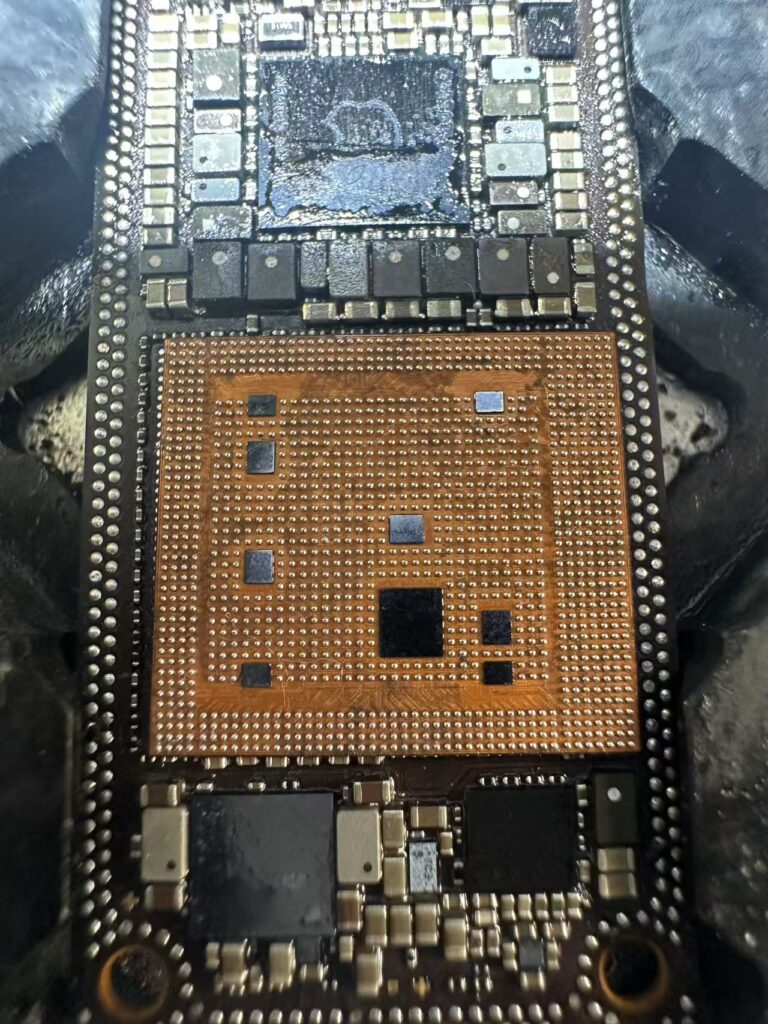

基板側の古いはんだの除去と清掃

チップ側の残留アンダーフィル除去

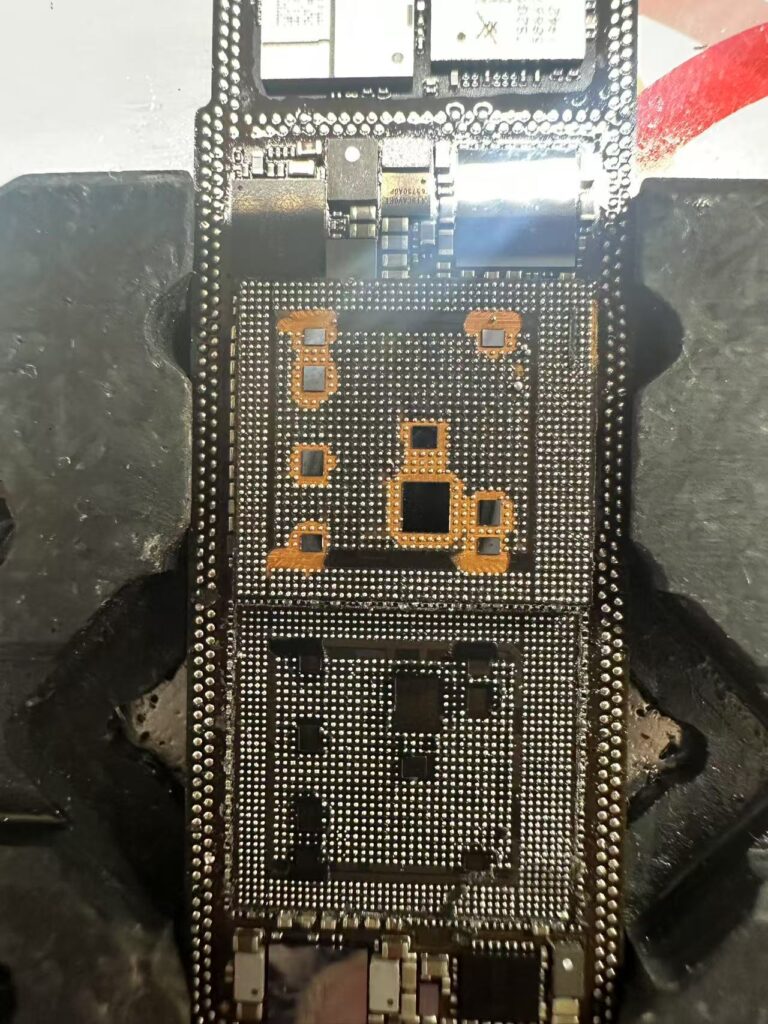

基板のレジスト剥がれ部分の補修（保護コーティング）

これらの作業は、再実装時にはんだブリッジ（短絡）や接触不良を防ぐために重要な工程です。

リボールと再実装作業

清掃と補修が完了したら、CPUチップに新しいはんだボールを再配置（リボール）し、再び基板に実装していきます。

温度プロファイルに従い、正確な位置にズレなく取り付ける必要があるため、顕微鏡下で一つ一つ確認しながら慎重に作業を進めます。

修理完了と動作確認

再実装が完了したCPU基板をiPhone本体に戻し、電源を投入してみると…

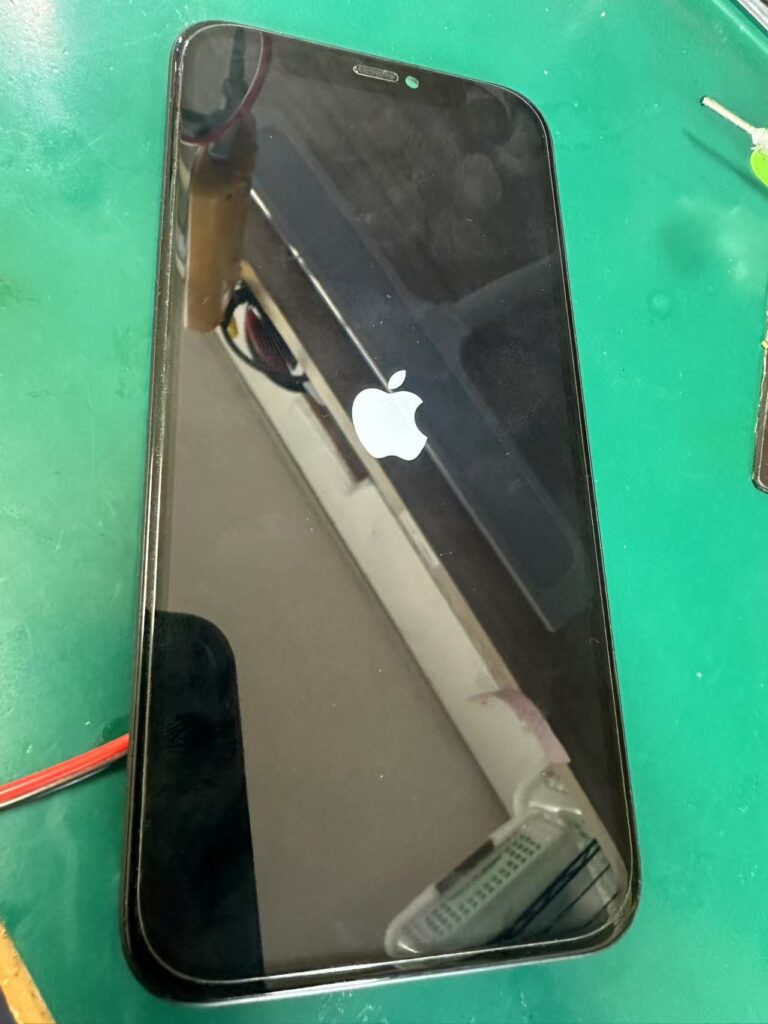

無事、リンゴマークが表示され起動！

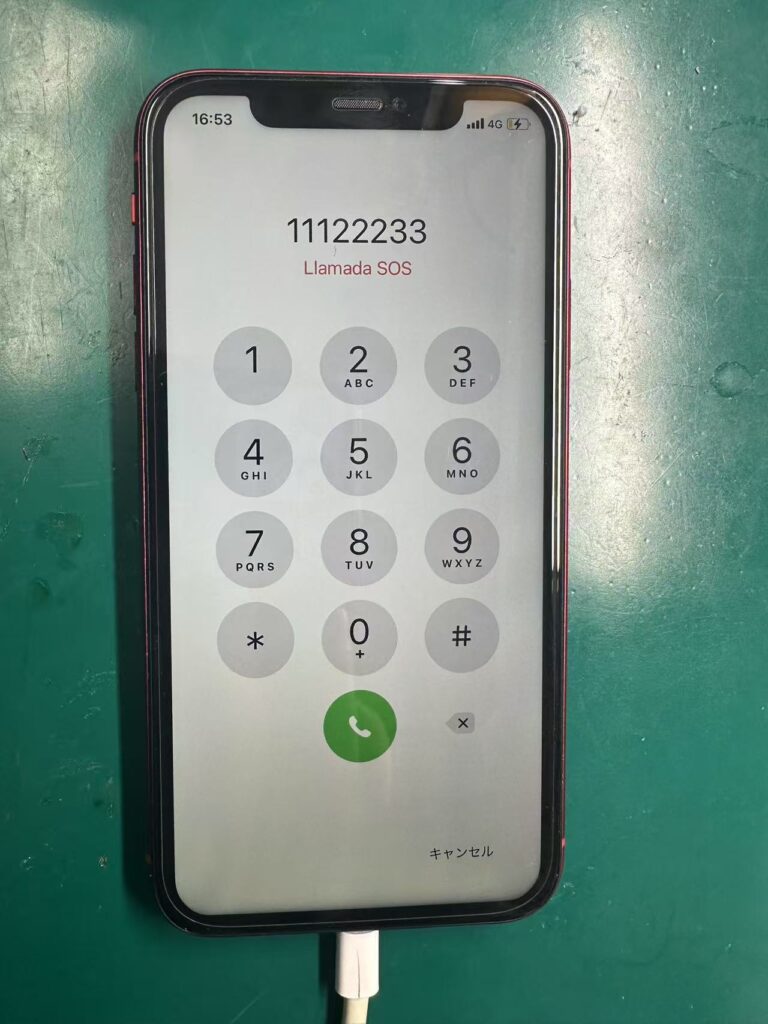

その後、パスコード入力、ホーム画面の表示、タッチ操作、カメラ、Wi-Fiなどの基本機能もすべて正常であることを確認。

さらに、お客様のご希望である内部データも完全に残っている状態でのお渡しが可能となりました。

修理まとめ

今回のiPhone11の電源不良は、CPUのはんだ割れによる基板不良が原因でした。

このような症状は、iPhoneに限らず多くのスマートフォンで近年増加傾向にあります。原因としては：

本体の落下や衝撃

経年劣化や熱膨張による物理的ストレス

はんだ材の特性による微小なクラック

などが挙げられます。

スマホ修理本舗では、パーツ交換だけでなく今回のような高度な基板修理やリボール作業にも対応可能です。

「Appleではデータが戻らない」「他店で修理不可と言われた」といったケースでも、ぜひ一度ご相談ください。
